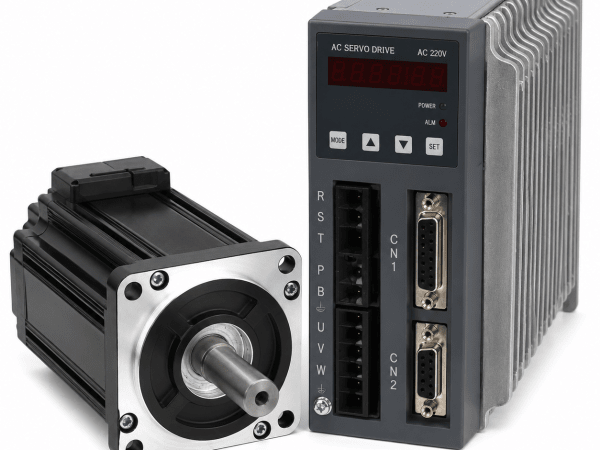

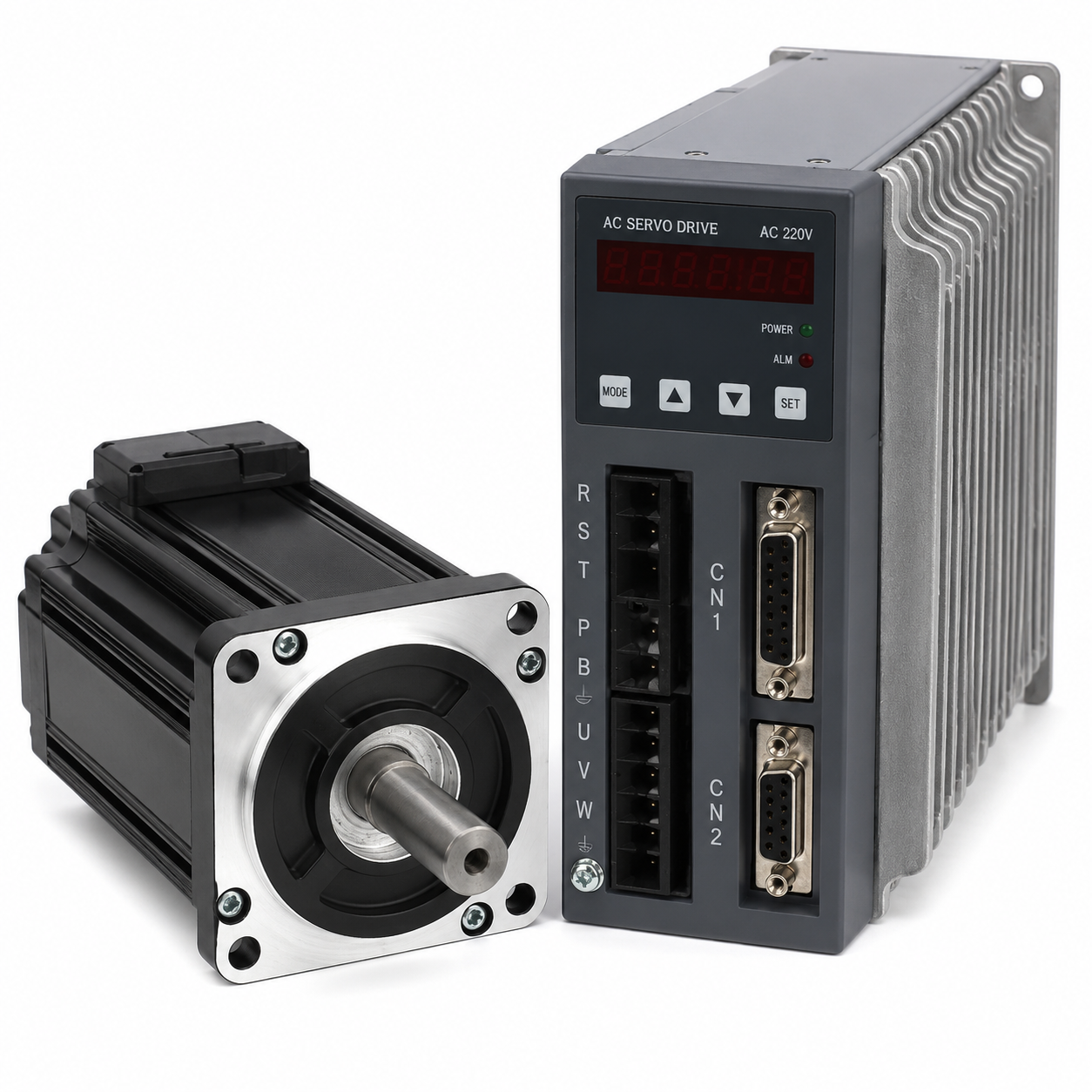

Ремонт сервоприводов: основные неисправности и способы восстановления

Сервопривод отвечает за точное управление скоростью, моментом и положением двигателя, поэтому его неисправность быстро отражается на всей промышленной системе. Если оборудование начинает работать рывками, теряет точность или регулярно уходит в ошибку, ремонт сервоприводов позволяет определить источник сбоя и восстановить рабочие характеристики устройства. Причина может находиться как в силовой части и плате управления, так и в энкодере, кабелях или настройках системы.

Какие признаки указывают на неисправность сервопривода

Поломка не всегда начинается с полного отказа. Чаще устройство продолжает работать, но появляются нестабильность и отклонения от привычного режима. Именно такие симптомы важно заметить до аварийной остановки оборудования.

К распространенным признакам относятся:

• привод не запускает двигатель;
• появляются ошибки и аварийные сообщения;
• двигатель движется рывками;
• снижается точность позиционирования;
• возникает перегрев;
• пропадает крутящий момент;
• привод периодически отключается;
• скорость становится нестабильной;
• двигатель вибрирует при удержании положения;
• ошибка появляется только под нагрузкой.

Одинаковые симптомы могут быть вызваны разными неисправностями, поэтому ремонт начинается с диагностики.

Неисправности силовой части

Силовой модуль отвечает за управление током двигателя и работает под значительной электрической нагрузкой. Перепады напряжения, перегрев и длительная эксплуатация способны привести к повреждению его компонентов.

При неисправности силовой части сервопривод может не запускаться, выдавать ошибку сразу после включения или отключаться при разгоне двигателя. Иногда проблема появляется только при повышенной нагрузке.

Диагностика включает проверку цепей питания, силовых компонентов и состояния платы. Если повреждение локальное, возможен компонентный ремонт без замены всего устройства.

Перегрев сервопривода

Повышенная температура часто указывает на перегрузку или внутренний дефект. Причиной может быть загрязнение системы охлаждения, недостаточная вентиляция шкафа автоматики или неисправность силовой электроники.

Нагрев также способен возникать из-за двигателя, который работает с чрезмерным моментом. В этом случае сервопривод постоянно отдает повышенный ток и сам испытывает дополнительную нагрузку.

Важно определить источник перегрева. Простая очистка охлаждения не поможет, если причиной является повреждение платы или механическое сопротивление оборудования.

Ошибки обратной связи

Сервопривод получает информацию о положении и скорости двигателя от энкодера. Если сигнал становится нестабильным, система управления начинает работать неправильно.

Могут появиться рывки, дрожание вала, потеря точности и аварийные сообщения. Иногда двигатель вовсе отказывается запускаться.

Причина может находиться в:

• энкодере;
• сигнальном кабеле;
• разъеме;
• цепях обработки сигнала;
• параметрах обратной связи.

Поэтому при диагностике проверяют не только сам привод, но и всю систему позиционирования.

Проблемы с питанием

Сервоприводы чувствительны к качеству электропитания. Просадки, скачки и кратковременные отключения способны вызвать ошибки или повредить электронные компоненты.

После серьезного перепада напряжения устройство может перестать включаться или работать нестабильно. Иногда повреждаются защитные элементы, а основная электроника остается исправной.

В таких случаях восстановление может ограничиться ремонтом входных цепей и заменой отдельных компонентов.

После устранения неисправности важно проверить источник питания, чтобы проблема не повторилась.

Неисправности платы управления

Плата управления обрабатывает команды, контролирует работу двигателя и взаимодействует с системой автоматизации. Ее неисправность способна проявляться самым разным образом.

Сервопривод может зависать, неправильно реагировать на команды или выдавать случайные ошибки. Возможны и проблемы с обменом данными.

Причиной становятся перегрев, старение электронных компонентов, повреждение памяти или последствия скачков напряжения.

Ремонт платы требует точной диагностики, поскольку внешне похожие симптомы могут возникать из-за разных элементов.

Сбои связи с системой автоматизации

Сервопривод часто взаимодействует с контроллером и другими устройствами по промышленной сети. Потеря связи может остановить привод даже при полностью исправной силовой части.

Причиной становятся поврежденные разъемы, кабели, интерфейсные микросхемы или ошибки конфигурации.

Если устройство включается нормально, но перестает выполнять команды контроллера, необходимо проверить коммуникационные интерфейсы.

Перед заменой сервопривода важно исключить проблему внешней сети.

Почему привод работает рывками

Рывки могут возникать из-за ошибок обратной связи, неправильной настройки регулятора или нестабильной механической нагрузки.

Иногда система слишком активно корректирует положение, и двигатель начинает постоянно совершать небольшие движения. Это сопровождается вибрацией и характерным гулом.

В других случаях проблема появляется из-за поврежденного энкодера или сигнального кабеля.

Диагностика должна учитывать как электронную часть, так и состояние двигателя и механизма.

Ошибки под нагрузкой

Сервопривод может нормально работать без нагрузки и уходить в аварию только во время рабочего цикла.

Такое поведение часто указывает на проблемы с силовой частью, перегрузку двигателя или повышенное сопротивление механики.

Необходимо проверить ток, температуру и состояние связанного оборудования. Заклинивающий редуктор или направляющая способны вызвать ошибку даже при исправной электронике.

Поэтому полноценная диагностика должна проводиться в условиях, максимально близких к реальной эксплуатации.

Как проходит профессиональная диагностика

Перед ремонтом анализируют код ошибки и поведение системы. Затем проверяют основные узлы и сравнивают параметры работы.

Обычно оцениваются:

• входные цепи питания;
• силовой модуль;
• плата управления;
• система охлаждения;
• сигналы энкодера;
• кабели и разъемы;
• коммуникационные интерфейсы;
• настройки сервопривода;
• ток и температура под нагрузкой.

Такой подход позволяет определить реальную причину и не менять исправные компоненты.

Какие способы ремонта применяются

Метод восстановления зависит от характера неисправности. При повреждении входных цепей ремонтируют питание и защитные элементы. При дефектах силового модуля восстанавливают соответствующие электронные узлы.

Если проблема связана с системой управления, выполняется компонентный ремонт платы или восстановление программной части.

При ошибках обратной связи проверяют интерфейс энкодера, сигнальный тракт и кабели.

После ремонта устройство обязательно тестируют, чтобы убедиться в стабильности работы.

Почему важна проверка двигателя

Сервопривод и серводвигатель работают как единая система. Иногда привод показывает ошибку именно потому, что двигатель неисправен.

Изношенные подшипники, поврежденные обмотки или проблемы с энкодером могут увеличивать ток и заставлять электронику переходить в защитный режим.

Поэтому ремонт сервопривода без проверки двигателя иногда дает лишь временный результат.

Особенно важно оценивать всю систему при перегреве, перегрузке и нестабильном позиционировании.

Когда восстановление выгоднее замены

Новый промышленный сервопривод может стоить дорого, а подходящая модель не всегда доступна быстро. Кроме того, замена часто требует перенастройки системы.

Если неисправность ограничена силовым модулем, платой управления, питанием или интерфейсами, ремонт существующего устройства может быть значительно рациональнее.

Это особенно актуально для оборудования, снятого с производства, но по-прежнему используемого на действующей линии.

Восстановление позволяет сохранить настройки и совместимость с существующей автоматикой.

Когда лучше заменить сервопривод

Ремонт не всегда оправдан. Если повреждено сразу несколько критических узлов, плата серьезно разрушена или стоимость восстановления приближается к цене новой модели, замена может быть разумнее.

Такой вариант также подходит при плановой модернизации оборудования, когда предприятие все равно переходит на новую систему управления.

Решение желательно принимать после диагностики и оценки технического состояния.

Проверка после ремонта

После восстановления недостаточно убедиться, что сервопривод включается и не показывает ошибку.

Необходимо проверить работу с двигателем, точность позиционирования, стабильность тока и температуру. Тестирование проводят при разгоне, торможении и рабочей нагрузке.

Отдельно оценивают систему обратной связи и коммуникацию с контроллером.

Если проблема проявлялась после прогрева, тест должен быть достаточно продолжительным, чтобы убедиться в отсутствии повторного сбоя.

Как снизить риск повторной поломки

Срок службы сервопривода зависит от условий эксплуатации. Важно контролировать температуру внутри шкафа, состояние вентиляции и качество электропитания.

Необходимо периодически проверять кабели, разъемы и двигатель. Постоянная перегрузка мотора создает дополнительную нагрузку на силовую электронику.

Также полезно следить за изменением ошибок и рабочих параметров. Повторяющиеся аварийные сообщения часто позволяют обнаружить начинающуюся неисправность до полного отказа.

Комплексный ремонт помогает сохранить систему

Сервопривод объединяет силовую электронику, управление и обратную связь, поэтому его неисправность нельзя оценивать только по одному симптому. Перегрев может быть связан с нагрузкой, рывки — с энкодером, а аварийное отключение — с питанием или силовым модулем.

Комплексная диагностика помогает установить настоящую причину сбоя и выбрать подходящий способ восстановления. Если повреждение локальное, ремонт позволяет вернуть оборудование в работу без полной замены и сложной перенастройки промышленной системы.

Своевременное обслуживание снижает риск повторных остановок, помогает продлить ресурс электроники и сохранить стабильность всей сервосистемы.
